اتحادیه لوله های پلاستیکی: نحوه انتخاب مواد، آب بندی و رتبه بندی فشار

یک خدمه خاموش در یک کارخانه مواد شیمیایی قبل از راه اندازی مجدد یک کار باقی مانده بود: یک واشر نشتی را در یک شیر دوازده متری داخل یک خط PPH کاملاً جوش داده شده جایگزین کنید. برش لوله به معنای یک قرقره جدید، یک جوش جدید، یک انتظار خنک کننده و یک آزمایش فشار دوم، چهار ساعت اضافی بر اساس یک برنامه زمانی بود که هیچ چیزی برای آن در نظر گرفته نشد. یک اتصال لوله پلاستیکی در ورودی سوپاپ می توانست آن کار را با یک آچار تسمه به یک کار ده دقیقه ای تبدیل کند.

این مورد عملی برای اتحادیه است و به همین دلیل است که مشخصات بیشتر از قیمت واحد اهمیت دارد. انتخاب یک اتصال لوله پلاستیکی به پنج تصمیم بستگی دارد: مواد بدنه ای که با لوله مطابقت داشته باشد، کلاس فشاری که با سیستم منطبق باشد، الاستومر آب بندی که در محیط زنده بماند، اتصال انتهایی که با نحوه ایجاد اتصال مطابقت داشته باشد، و سبک اتصال متناسب با فضا. یکی را اشتباه می‌کنید و یا در هنگام راه‌اندازی نشت می‌کنید یا خدماتی که برای آن هزینه کرده‌اید را از دست می‌دهید.

اتصال لوله های پلاستیکی چیست و چه زمانی از کوپلینگ عبور می کند

اتصال یک اتصال سه قسمتی است: دو بدنه انتهایی که به طور دائم با همجوشی حرارتی، جوشکاری لب به لب یا رزوه‌کاری به لوله متصل می‌شوند، و یک مهره مرکزی که دو وجه را در برابر مهر و موم به هم می‌کشد. این مهر و موم، معمولا یک حلقه O، گاهی اوقات یک واشر مسطح یا یک حلقه با PTFE، در یک شیار روی یک وجه جفت قرار می گیرد. مهره را شل کنید و مفصل باز شود. آن را سفت کنید و مهر و موم دوباره شکل می گیرد. هیچ چیز قطع نمی شود.

کوپلینگ یک اتصال یک تکه است. هنگامی که لوله در آن جوش یا جوش داده می شود، اتصال دائمی است. این خوب است که در یک حرکت مستقیم هیچ کس باز نمی شود، و کوچکتر و ارزان تر است. در هر جایی که خط نیاز به خدمات دارد، این انتخاب اشتباهی است.

قاعده ای که ما به مشتریان می دهیم: در هر جایی که یک مفصل بیش از یک بار در طول عمر کارخانه باز می شود، اتحادیه را قرار دهید. در عمل به این معنی است:

  • در ورودی و خروجی پمپ ها، شیرها و فیلترها برای تعمیر و نگهداری حذف می شوند
  • جایی که ابزارها، عینک های دید یا نقاط نمونه برداری به طور دوره ای تعویض می شوند
  • جایی که تجهیزات فروشنده دیگری در یک چرخه تعمیر و نگهداری متفاوت متصل می شوند
  • در انتهای مسیرهای طولانی، بنابراین می توان یک بخش را بدون برش بلند کرد

خواندن مشخصات اتحادیه: پنج تصمیم در یک جدول

شماره قطعات یونیون شبیه به هم هستند اما اتصالات بسیار متفاوتی را توصیف می کنند. یک اتصال PPH با سوکت فیوژن 1.0 مگاپاسکال با مهر و موم EPDM و یک اتصال PVDF جوش لب به لب 1.6 مگاپاسکال با مهر و موم FPM قابل تعویض نیستند، حتی زمانی که قطر خارجی با هم مطابقت داشته باشد.

جدول 1: پنج تصمیم مشخص برای تسویه قبل از سفارش اتصال لوله پلاستیکی.
تصمیم آنچه را کنترل می کند گزینه های معمولی
مواد بدنه سازگاری شیمیایی، سقف دما، خلوص، استحکام بتا-PPH/PPH برای آب عمومی و وظیفه شیمیایی؛ PPN در جایی که به استحکام بیشتری نیاز است. PVDF برای محیط های تهاجمی، خلوص بالا و دماهای بالاتر
کلاس فشار حداکثر فشار کاری که اتصال در دمای کار نگه می دارد 1.0 مگاپاسکال، 1.6 مگا پاسکال، 6 مگاپاسکال
الاستومر مهر و موم مقاومت شیمیایی و محدودیت دمایی نرم ترین قسمت EPDM، FPM، EPDM با روکش PTFE
پایان اتصال چگونه اتحادیه به لوله ثابت می شود و چه ابزاری مورد نیاز است فیوژن سوکت؛ جوش لب به لب با سوکت کوتاه یا کشیده؛ ماده یا نر نخ دار
سبک اتحادیه نحوه برخورد مفصل با جزء بعدی اتحادیه دوتایی، اتحادیه زن مجرد، اتحادیه بدن فلنجی

انتخاب مهر جایی است که اکثر مشکلات اتحادیه آغاز می شود

بدنه یک اتحادیه پلاستیکی به ندرت از کار می افتد. مهر انجام می دهد. EPDM پیش‌فرض برای آب، فاضلاب و بسیاری از مواد شیمیایی رقیق است و هوازدگی را در یک باند دمایی گسترده به خوبی کنترل می‌کند. FPM مناسب روغن ها، هیدروکربن ها و رسانه های تهاجمی تر است و دماهای بالاتر را تحمل می کند. در جایی که هیچ الاستومری منفرد کار نمی کند، یک حلقه EPDM با روکش PTFE مقاومت شیمیایی PTFE را با خاصیت ارتجاعی لاستیک ایجاد می کند.

دو عادت از بیشتر خرابی های مربوط به مهر و موم جلوگیری می کند. سازگاری را با محیط واقعی، غلظت و دمای عملیاتی تأیید کنید، نه با نام شیمیایی عمومی. و مهر و موم یدکی را برای هر اندازه اتحادیه در محل نگه دارید، زیرا اتحادیه ای که نمی تواند دوباره مهر و موم شود فقط یک کوپلینگ گران قیمت است. هنگامی که یک اتصال قبلاً نشت کرده است، حالت شکست معمولاً روی حلقه قابل مشاهده است: مجموعه فشرده سازی، بریدگی از انتهای لوله تیز، تورم، یا حلقه ای که از شیار آن بیرون رانده شده است. این علائم در یک گیاه تکرار می شوند، بنابراین خواندن آنها به جای جایگزین کردن قطعات به صرفه است. این یادداشت ها را ببینید خرابی های رایج O-ring و نحوه شناسایی سریع آنها .

تطبیق انتهای اتحادیه با سیستم لوله

اتصال انتهایی تعیین می کند که چگونه اتصال نصب شود و چه مقدار از استحکام اصلی لوله را اتصال حفظ می کند.

اتحادیه های فیوژن سوکت

سوکت های گرم شده انتهای لوله و انتهای اتصال را با هم ذوب می کنند و یک اتصال همگن و بدون مواد اضافه ایجاد می کنند. این انتخاب استاندارد برای خطوط آب و مواد شیمیایی PPH و PPN در قطرهای متوسط ​​و سریعترین گزینه با ابزار فیوژن مناسب است.

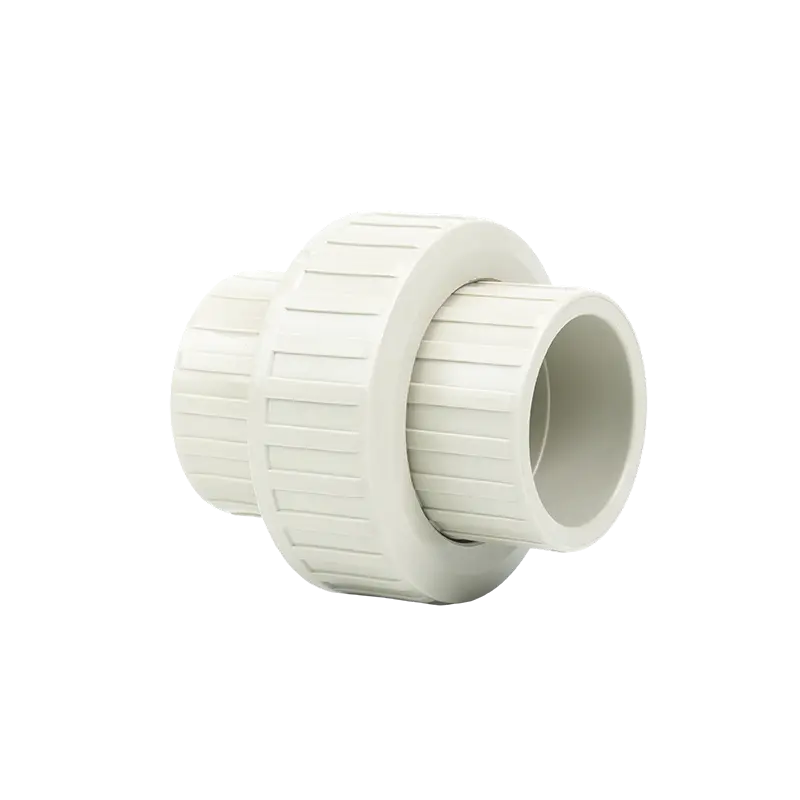

β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal سوکت β-PPH Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal این اتصال فیوژن سوکت برای خطوط آب یا خطوط شیمیایی با قطر متوسط PPH و PPN، با آب بندی EPDM/FPM و درجه بندی تا 1.0 مگاپاسکال مناسب است. مشاهده محصول →

اتصالات جوش لب به لب توسعه یافته

در جایی که لوله به خودی خود جوش داده می شود، معمولاً در قطرهای بزرگتر و کلاس های فشار بالاتر، انتهای اتصال نیز باید جوش لب به لب باشد. انتهای سوکت های کشیده شده به دستگاه جوش مواد بیشتری برای نگه داشتن و تولید جوش قابل قبول تری می دهد.

β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM اتصالات اتصال جوش لب به لب توسعه یافته β-PPH 1.0MPa EPDM/FPM برای خطوط PPH با قطر بزرگتر یا فشار بیشتر جوش داده شده با لبه لبه، این اتصال سوکت توسعه یافته مواد جوشی اضافی و اتصال بخشنده تر با امتیاز 1.0 مگاپاسکال را ارائه می دهد. مشاهده محصول →

اتحادیه های نخی

یک اتصال مادگی منفرد مستقیماً روی یک پورت نر روی پمپ، شیر یا ابزار رزوه می‌شود، که در هنگام ورود تجهیزات با اتصال رزوه‌ای کمک می‌کند. انتهای رزوه‌شده محدودیت‌های عملی در قطر و فشار دارند، و به چسب یا چسب روی نخ نیاز دارند، نه روی سطح آب‌بندی اتحادیه.

β-PPH Single Female Union with EPDM/FPM Seal β-PPH اتحادیه زن تنها با مهر و موم EPDM/FPM رزوه ها روی پورت های پمپ، شیر یا ابزار نر. مهر و موم EPDM/FPM آن مقاومت اسیدی/قلیایی متوسطی را برای لوله های فیوژن سوکت PPH 1.0 مگاپاسکال می دهد. مشاهده محصول →

بدنه های اتحادیه از موادی مشابه با بقیه تشکیل می شوند سری اتصالات لوله پلاستیکی بنابراین یک شیر، اتصالات و لوله در یک خط می تواند یک درجه واحد و یک روش همجوشی واحد را به اشتراک بگذارد.

نصب و گشتاور: پنج علت نشتی

  1. گرم شدن بیش از حد در هنگام همجوشی گرمای بیش از حد یک مهره داخلی ایجاد می کند که سوراخ را باریک می کند و استرس را به دام می اندازد. خیلی کم باعث سرد شدن مفصل می شود. جدول گرمایش را برای قطر و مواد واقعی دنبال کنید.
  2. سفت کردن بیش از حد مهره. بستن دست و یک چرخش نهایی کوچک معمولاً کافی است. نیروی اضافی O-ring را تغییر شکل می دهد، مهره ها را در اندازه های بزرگ می شکافد و سرویس بعدی را سخت تر می کند.
  3. مهر و موم جابجا شده یا نامناسب. حلقه ای که از شیار خود بیرون می زند، هر گشتاوری که اعمال شود، مهر و موم نمی شود.
  4. لوله پشتیبانی نشده اتحادیه ای که وزن دهانه بدون تکیه گاه را حمل می کند تحت تنش خمشی ثابت قرار می گیرد. هر دو طرف را نزدیک به مفصل حمایت کنید.
  5. درزگیر روی سطح آب بندی. نوار یا خمیر فقط به انتهای نخی تعلق دارد. روی سطح مهر و موم الاستومر را آلوده کرده و مسیر نشتی ایجاد می کند.

تست فشار قبل از عایق کاری، نه بعد از آن. اتحادیه ای که 1.5 برابر فشار کاری را برای 30 دقیقه نگه می دارد، کمتر احتمال دارد که کسی را در راه اندازی غافلگیر کند.

چک لیست کوتاه تدارکات

  • درجه مواد با لوله مطابقت داشت و در برابر محیط واقعی تأیید شد
  • کلاس فشار برابر با لوله، کاهش یافته برای دمای کار
  • الاستومر مهر و موم نامگذاری شده در نقشه یا سفارش خرید، به پیش فرض تامین کننده واگذار نشده است
  • پیکربندی نهایی و ابعاد مطابق با استاندارد لوله مورد استفاده در محل بررسی می شود
  • مهر و موم یدکی به همراه اتحادیه ها سفارش داده شده است

دو علامت هشدار مهم است. اگر بدنه به‌عنوان PPH عمومی و بدون درجه ذکر شود، و مهر و موم بدون نام باشد، نمی‌توانید آنچه وارد می‌شود را بررسی کنید، که خطری بزرگ‌تر در خط تنظیم‌شده یا با ارزش بالا نسبت به تفاوت قیمت بین تامین‌کنندگان است.

پرسش‌های متداول: اتحادیه‌های لوله‌های پلاستیکی در عمل

آیا لوله پلاستیکی پس از باز شدن قابل استفاده مجدد است؟

بله، اگر رزوه های مهره و هر دو وجه انتهایی آسیب ندیده باشند. سیل را به طور طبیعی تعویض کنید، زیرا الاستومرها یک مجموعه فشرده سازی را می گیرند و به ندرت بار دوم را نیز آب بندی می کنند.

تفاوت بین یونیون و فلنج چیست؟

در اتصال فلنج از دو صفحه فلنج، یک واشر و یک حلقه پیچ استفاده می شود. یک اتحادیه از یک مهره رزوه دار و یک مهر و موم دربند استفاده می کند. اتحادیه ها سریعتر هستند و به فضای کمتری نیاز دارند. فلنج ها برای قطرهای بزرگتر و بارهای بالاتر مناسب هستند.

چرا اتحادیه من پس از یک سرویس معمولی لو رفت؟

معمولاً مهر و موم جابه‌جا می‌شد، گیر می‌کرد یا با الاستومر اشتباه جایگزین می‌شد، یا مهره به وسیله احساس سفت می‌شد. ابتدا حلقه را بررسی کنید. بدن به ندرت علت است.

اتحادیه را به روشی که لوله را مشخص می کنید مشخص کنید: مواد، کلاس فشار، آب بندی، سپس اتصال انتهایی. اتحادیه یک بخش خدماتی است، بنابراین آن را برای تکنسینی که سه سال دیگر آن را باز می کند، انتخاب کنید، نه تنها برای نصابی که امروز مناسب آن است.

بدنه های اتحادیه در همان خانواده مواد قرار می گیرند که لوله، اتصالات و شیرهای اطراف آنها هستند. محدوده بتا-PPH، PPN و PVDF ما کلاس‌های 1.0 مگاپاسکال، 1.6 مگاپاسکال و 6 مگاپاسکال را پوشش می‌دهد که این سیستم‌ها استفاده می‌کنند، و تولید از دسامبر 2024 توسط 81 پتنت پشتیبانی می‌شود. اگر از طریق فهرست خطی کار می‌کنید و نیاز به تأیید بدنه اتحادیه، مهر و موم کردن یا پیکربندی نهایی دارید، جزئیات طرح را برای من ارسال کنید و آن را مطابقت خواهیم داد.
