رابطه بین قطر لوله، دبی، دبی، فشار

اول از همه، نرخ جریان = سرعت جریان ×قطر داخلی لوله× قطر داخلی لوله ×π÷ 4; بنابراین نرخ جریان و نرخ جریان اساساً می توانند با دانستن یکی از پارامترهای دیگر را رقم بزنند.

اما اگر قطر لوله D و فشار داخل لوله P مشخص باشد، آیا می توان دبی را محاسبه کرد؟

پاسخ این است: شما هنوز نمی توانید میزان جریان و سرعت جریان سیال را در لوله پیدا کنید. تصور می کنید در انتهای لوله یک شیر وجود دارد و وقتی بسته می شود فشار P در لوله وجود دارد و دبی در لوله صفر است.

بنابراین، سرعت جریان در لوله توسط فشار در لوله تعیین نمی شود، بلکه با شیب رو به پایین فشار در لوله در طول مسیر تعیین می شود. پس حتما طول لوله و اختلاف فشار دو سر لوله را ذکر کنید تا دبی و دبی لوله را پیدا کنید.

اگر رابطه بین فشار و جریان در یک لوله از دیدگاه تحلیل کیفی نسبت مستقیم داشته باشد، یعنی هر چه فشار بیشتر باشد، جریان بیشتر است. دبی برابر است با دبی ضربدر مقطع. برای هر بخش از لوله، فشار فقط از یک سر وارد می شود، یعنی جهت فشار یک طرفه است و وقتی در خروجی در جهت فشار بسته شود (شیر بسته است)، سیال داخل لوله در حالت ممنوعه قرار می گیرد. هنگامی که خروجی باز است، دبی آن با فشار در لوله تعیین می شود.

برای تجزیه و تحلیل کمی، امکان نصب مانومتر، دبی سنج یا اندازه گیری ظرفیت عبور جریان با استفاده از آزمایش های مدل هیدرولیک وجود دارد. برای جریان لوله تحت فشار نیز می توان آن را با محاسبه به دست آورد و مراحل محاسبه به شرح زیر است:

1. مقاومت ویژه S خط لوله را محاسبه کنید. اگر یک لوله چدنی قدیمی یا یک لوله فولادی قدیمی است، می توانید از فرمول Shevelev برای محاسبه مقاومت ویژه خط لوله s=0.001736/d^5.3 یا s=10.3n2/d^5.33 برای محاسبه استفاده کنید یا جدول مربوطه را بررسی کنید.

2. اختلاف سر H=P/(ρg) بین دو انتهای خط لوله را تعیین کنید. اگر افت افقی h وجود داشته باشد (به این معنی که انتهای ابتدای خط لوله h بالاتر از انتهای آن است)، آنگاه H=P/(ρg) h

در فرمول: H: در m; P: اختلاف فشار در هر دو انتهای لوله است (نه فشار در یک بخش خاص)، P بر حسب Pa است.

3. محاسبه نرخ جریان Q: Q = (H/sL)^(1/2)

4، نرخ جریان V=4Q/(3.1416 * d^2)

کجا: Q —— نرخ جریان، بر حسب m^3/s.

H —— تفاوت بین سر آب در ابتدا و انتهای لوله، بر حسب متر.

L —— طول از ابتدا تا انتهای لوله، بر حسب متر.

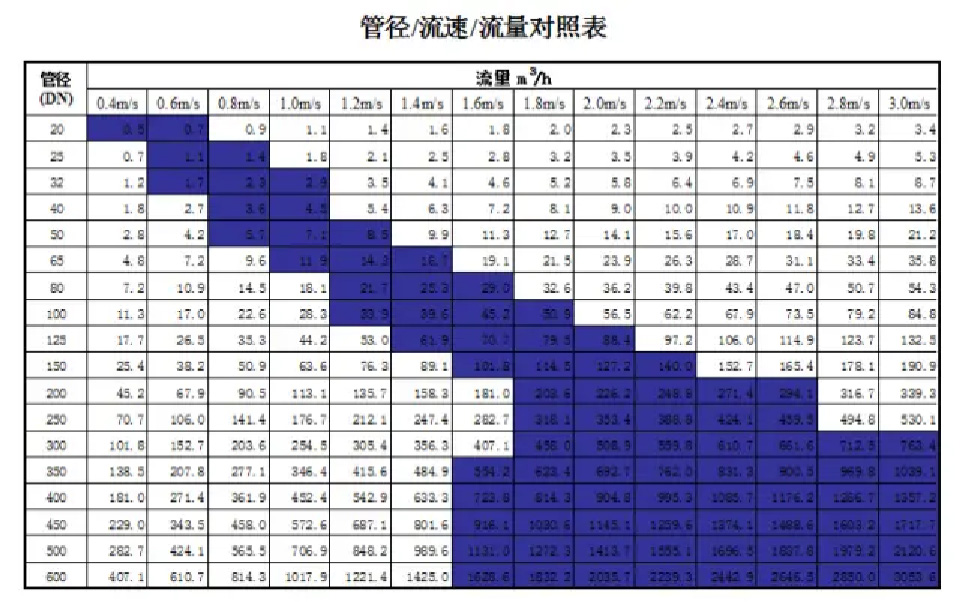

توجه: ردیف بالا سرعت جریان است

قطعه بزرگ داده در وسط جدول بالا ترافیک است

سمت چپ ترین ردیف قطر اسمی لوله آب است

سوال: "با این همه نرخ جریان کدام را انتخاب کنم؟"

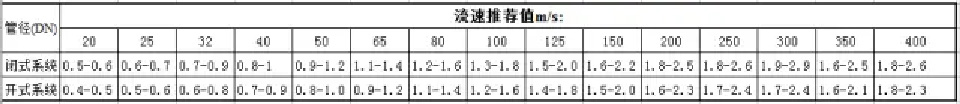

عجله نکنید... به جدول زیر نگاه کنید (سیستم باز و بسته فرق دارد)
