شیر چک چیست؟

چگونه یک شیر چک کار می کند

در طول جریان رو به جلو باز می شود

هنگامی که مایع، گاز یا بخار در جهت مورد نظر جریان می‌یابد، فشار ورودی دیسک یا فلپ را باز می‌کند و به رسانه اجازه می‌دهد از طریق خط لوله عبور کند. هرچه جریان پایدارتر باشد، دریچه صاف تر در موقعیت باز باقی می ماند.

در طول جریان معکوس به طور خودکار بسته می شود

هنگامی که تجهیزات متوقف می شود یا فشار کاهش می یابد و جریان معکوس رخ می دهد، شیر به سرعت از طریق گرانش، نیروی فنر یا فشار معکوس بسته می شود. این از آلودگی، جریان برگشتی و آسیب تجهیزات جلوگیری می کند.

عملکردهای اصلی یک شیر چک

جلوگیری از جریان برگشتی

این مهمترین هدف یک شیر چک است. به عنوان مثال، هنگامی که یک پمپ متوقف می شود، اگر شیر چک نصب نشده باشد، آب موجود در خط لوله ممکن است به سمت عقب به داخل پمپ جریان یابد.

حفاظت از تجهیزات

در سیستم های پمپ و کمپرسور، شیرهای چک به کاهش چرخش معکوس پروانه، شوک مکانیکی و لرزش غیرعادی کمک می کنند. در برخی از سیستم ها، نرخ خرابی را می توان کاهش داد بیش از 20 درصد .

چکش آب را کاهش دهید

شیرهای بازرسی سریع به کاهش نوسانات فشار و بارهای ضربه ناگهانی که ممکن است به لوله ها، اتصالات و اتصالات آسیب برساند کمک می کند.

انواع متداول شیر چکs

مواد متداول مورد استفاده برای شیرهای چک

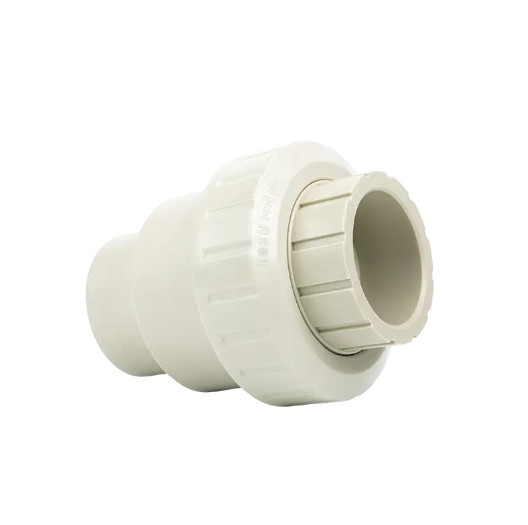

• پلاستیک: مقاومت در برابر خوردگی عالی، مناسب برای تصفیه آب و مایعات شیمیایی.
• فولاد ضد زنگ: استحکام بالا و بادوام، مناسب برای محیط های غذایی، دارویی و مرطوب.
• چدن و ​​فولاد کربن: مقاومت در برابر فشار خوب، مناسب برای تامین آب بزرگ و سیستم های صنعتی.

نحوه انتخاب شیر چک مناسب

بر اساس نوع رسانه انتخاب کنید

آب، فاضلاب، مایعات خورنده، بخار و گاز به مواد بدنه و ساختارهای آب بندی متفاوتی نیاز دارند. همیشه شیر را با ویژگی های رسانه مطابقت دهید.

بر اساس روش نصب انتخاب کنید

خطوط لوله افقی اغلب از سوپاپ های چرخشی یا بالابر استفاده می کنند، در حالی که خطوط لوله عمودی برای طراحی های فنری یا هدایت شونده مناسب تر هستند.

با رتبه بندی فشار انتخاب کنید

اندازه لوله های بزرگتر و فشار سیستم بالاتر به بدنه شیر قوی تر و عملکرد آب بندی بهتر نیاز دارد. انتخاب باید با شرایط عملیاتی واقعی مطابقت داشته باشد.

نکات نصب و نگهداری

1. مطابق جهت فلش مشخص شده روی بدنه شیر نصب کنید.
2. فضای کافی برای حذف و نگهداری در آینده بگذارید.
3. دیسک، فنر و مهر و موم را هر 6 تا 12 ماه یکبار بررسی کنید.
4. در صورت مشاهده نشتی، سر و صدا یا عملکرد ضعیف در بسته شدن، فوراً تعمیر کنید.

نتیجه گیری

اگرچه ساختار ساده ای دارد، شیر چکs نقش مهمی در سیستم های خط لوله ایفا می کند. توسط به طور خودکار از جریان برگشتی جلوگیری می کند, protecting equipment, and stabilizing operation ، ایمنی و کارایی را بهبود می بخشند. انتخاب نوع، مواد و روش نصب مناسب می تواند خطرات تعمیر و نگهداری را به میزان قابل توجهی کاهش دهد و عمر تجهیزات را افزایش دهد.
