چه چیزی مواد کمکی را برای سیستم های لوله کشی حیاتی می کند؟

در سیستم های لوله کشی صنعتی، سری مواد کمکی لوازم جانبی اختیاری نیستند بلکه اجزای اصلی هستند که یکپارچگی آب بندی سیستم، پایداری و قابلیت اطمینان طولانی مدت را تضمین می کنند. از واشرهای فلنج و اتصال دهنده های انعطاف پذیر گرفته تا گیره های لوله، نازل ها و اتصالات مکانیکی، این مواد کمکی مستقیماً بر ظرفیت تحمل فشار، سازگاری رسانه ها و چرخه های تعمیر و نگهداری خط لوله تأثیر می گذارد. با توجه به داده های عملی مهندسی، تقریباً 80 درصد از حوادث نشت خط لوله ناشی از انتخاب نادرست مواد کمکی یا نصب نادرست است. به جای نقص در خود مواد لوله کشی اصلی. بنابراین، پیکربندی علمی سری مواد کمکی گام اولیه در حصول اطمینان از عملکرد ایمن سیستم‌های لوله‌کشی صنعتی در پردازش‌های شیمیایی، تصفیه آب، تولید دارویی و کاربردهای مرتبط است.

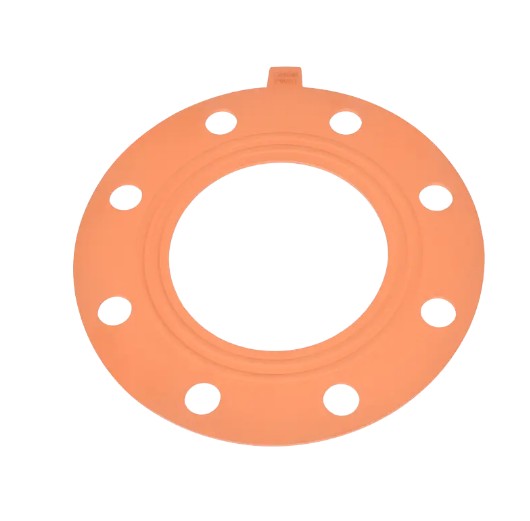

سری واشر فلنج: اولین خط دفاعی برای سیستم های آب بندی

واشر فلنج عناصر آب بندی حیاتی در اتصالات خط لوله هستند که از نشت رسانه جلوگیری می کنند. بسته به ترکیب مواد و شرایط عملیاتی، انواع واشر فلنج معمولی شامل EPDM (اتیلن پروپیلن دیان مونومر)، FPM (لاستیک فلوئوروکربن)، و واشر کامپوزیت EPDM PTFE است که هر کدام برای محدوده‌های مختلف دما و محیط‌های شیمیایی مناسب هستند.

مقایسه عملکرد مواد اصلی واشر

سیستم مشخصات و ملزومات انتخاب

سیستم مشخصات واشر فلنج از استانداردهای قطر اسمی (DN) با مشخصات مشترک از جمله پیروی می کند DN15 (D20)، DN20 (D25)، DN25 (D32)، DN32 (D40) ، کاربردهای متعدد از فشار کم تا بالا را پوشش می دهد. انتخاب باید بر سه بعد زیر متمرکز شود:

• سازگاری رسانه: هنگام انتقال اسیدهای قوی یا قلیایی، واشرهای کامپوزیت PTFE ترجیح داده می شوند. برای سیستم های آب استاندارد می توان از واشرهای EPDM برای کاهش هزینه ها استفاده کرد.
• تطبیق دما و فشار: هنگامی که دمای کار بیش از 150 درجه سانتیگراد یا فشار از PN16 بیشتر است، FPM یا واشرهای فلزی مارپیچی باید انتخاب شوند تا از پیری و خرابی لاستیک جلوگیری شود.
• پیکربندی صورت فلنج: فلنج‌های صورت برجسته (RF) برای واشرهای صاف مناسب هستند، در حالی که فلنج‌های نر و ماده (MFM) برای جلوگیری از ناهماهنگی نصب نیاز به جانمایی واشرهای حلقه دارند.

سری اتصال دهنده انعطاف پذیر: اجزای کلیدی برای جذب لرزش و جابجایی حرارتی

بین تجهیزات پمپ و سیستم‌های لوله‌کشی، کانکتورهای انعطاف‌پذیر عملکرد حیاتی جذب ارتعاش مکانیکی و جبران انبساط و انقباض حرارتی را انجام می‌دهند. اتصالات انعطاف پذیر فلنجدار PPH (هموپلیمر پلی پروپیلن)، با مقاومت شیمیایی عالی خود، به پیکربندی استاندارد برای سیستم های لوله کشی شیمیایی تبدیل شده اند.

تفاوت های کاربردی بین کانکتورهای انعطاف پذیر متحدالمرکز و خارج از مرکز

اتصالات انعطاف پذیر فلنجی متحدالمرکز برای اتصالات خط مستقیم با قطر لوله های یکسان مناسب هستند و به طور موثر جذب می شوند. جابجایی محوری 10-15 میلی متر . از سوی دیگر، اتصالات انعطاف پذیر فلنجدار کاهنده خارج از مرکز، برای انتقال بین قطرهای مختلف لوله، با مشخصات مشترک مانند D40×32، D50×32، D50×40، D63×32، D63×40 ، حفظ عملکرد بافر انعطاف پذیر در حین دستیابی به انتقال قطر.

مزایای فنی اتصال دهنده های انعطاف پذیر PPH

• مقاومت در برابر خوردگی شیمیایی: مواد PPH می توانند اکثر مواد شیمیایی را در محدوده pH 1-14 تحمل کنند، مناسب برای ترشی، آبکاری، تصفیه فاضلاب و سایر محیط های بسیار خورنده.
• عملکرد دما: دمای کار مداوم تا 100 درجه سانتیگراد، با تحمل کوتاه مدت تا 110 درجه سانتیگراد، نیازهای عمومی حمل و نقل سیال داغ صنعتی را برآورده می کند.
• مقاومت مکانیکی: استحکام کششی 25 مگاپاسکال و استحکام تسلیم 22 مگا پاسکال، تضمین می‌کند که تحت آزمایش هیدرواستاتیک در فشار نامی 1.5 برابر پارگی یا تغییر شکل نخواهد بود.
• عمر خدمات: تحت شرایط عملیاتی استاندارد، کانکتورهای انعطاف پذیر PPH برای طول عمر بیش از 50 سال طراحی شده اند که به طور قابل توجهی فرکانس نگهداری سیستم را کاهش می دهد.

سری گیره های لوله و اتصالات مکانیکی: پشتیبانی اساسی برای تعمیر خط لوله و تعمیر و نگهداری تجهیزات

گیره های لوله عناصر ثابت کننده ضروری در نصب خط لوله هستند که برای محدود کردن جابجایی خط لوله، توزیع یکنواخت نیروهای پشتیبانی و جلوگیری از نوسانات خط لوله ناشی از ضربه سیال عمل می کنند. گیره های لوله PPH همان مقاومت شیمیایی خود بدنه لوله را دارند و از مشکلات خوردگی الکتروشیمیایی که معمولاً در گیره های فلزی دیده می شود جلوگیری می کنند.

مشخصات گیره لوله و ظرفیت باربری

سری گیره لوله محدوده قطر کامل را پوشش می دهد DN15 (D20) تا DN50 (D63) دارای ساختارهای محکم کننده یا محکم کننده پیچ. با در نظر گرفتن گیره لوله DN32 به عنوان مثال، ظرفیت تحمل بار استاندارد آن کمتر از 500 نیوتن ، قادر به مقاومت در برابر نیروهای ضربه دینامیکی است که وقتی سرعت جریان سیال داخلی به 4.5 متر بر ثانیه می رسد ایجاد می شود. در سناریوهای نصب موازی خط لوله چند لایه، یک استراتژی آرایش لایه ای توصیه می شود، با فاصله بین لایه ها در ≥150 میلی متر برای تسهیل عملیات تعمیر و نگهداری

ارزش عملکردی اتصالات مکانیکی

دستگیره های کششی و اتصالات سری لولا در درجه اول برای مکانیسم های باز کردن روی محفظه تجهیزات و پوشش های پورت بازرسی استفاده می شوند. لولاهای سنگین، ساخته شده از PP تقویت شده با الیاف شیشه، ظرفیت باربری تک واحدی را ارائه می دهند. 80-120 کیلوگرم مناسب برای کاربردهای مکرر باز/بسته مانند تجهیزات فیلتراسیون بزرگ و منهول های راکتور. لولاهای کوچک برای سناریوهای بار سبک مانند جعبه ابزار و کابینت های کنترل مناسب هستند، با فاصله سوراخ های نصب استاندارد 25mm×40mm ، سازگار با ابعاد استاندارد برش ورق فلزی.

سری نازل مارپیچی: عناصر اصلی برای انتقال و توزیع کارآمد جرم

نازل های مارپیچی مایع را از طریق یک ساختار هدایت کننده جریان مارپیچی منحصر به فرد به اسپری های مخروطی توخالی یا مخروطی جامد تبدیل می کنند که به طور گسترده در شستشوی گاز، خنک کننده، سیستم های اسپرینکلر حفاظت از آتش و برج های واکنش شیمیایی استفاده می شود. بارزترین ویژگی آنها این است قابلیت استثنایی ضد گرفتگی ، با قطر عبور جریان تا 3 برابر قطر خروجی نازل، آنها را برای سیستم های آب گردشی حاوی ذرات معلق مناسب می کند.

سیستم پارامتر فنی برای نازل های مارپیچی

مطابقت مواد نازل و شرایط عملیاتی

بدنه نازل مارپیچی معمولاً از PPH یا پلی پروپیلن تقویت‌شده با الیاف شیشه، با درج‌های سرامیکی یا فولاد ضد زنگ 316 لیتری برای هسته نازل ساخته می‌شود. در سیستم‌های گوگردزدایی از گاز دودکش (FGD)، جایی که محتوای جامد دوغاب به آن می‌رسد 15 تا 20 درصد نازل های مارپیچی با جریان کامل بدون قطر کم باید انتخاب شوند تا حداقل قطر عبور ≥15 میلی متر را تضمین کنند. در سیستم های نیمه هادی آب فوق خالص، نازل های PTFE برای اطمینان از اینکه محتوای یون های قابل استخراج در زیر باقی می ماند مورد نیاز است. 0.1ppb .

سری اتصالات رنگی: راه حل های عملی برای مدیریت شناسایی و تجسم سیستم

اتصالات لوله رنگی از رنگ های مختلف برای تشخیص انواع رسانه ها یا جریان های فرآیند استفاده می کنند که به عنوان وسیله ای موثر برای بهبود کارایی مدیریت سیستم لوله کشی عمل می کند. در تاسیسات صنعتی بزرگ، کدگذاری رنگ استاندارد می تواند زمان پاسخگویی تعمیر و نگهداری را کاهش دهد 30 تا 40 درصد و خطرات سوء استفاده را به میزان قابل توجهی کاهش دهد.

استانداردهای کدگذاری رنگ صنعتی توصیه شده

• سبز: آب خنک کننده فرآیند، سیستم های آب در گردش
• آبی: هوای فشرده، سیستم های هوای ابزار
• زرد: خطوط لوله انتقال مواد شیمیایی، اسید و قلیایی
• قرمز: آب حفاظتی در برابر آتش، سیستم های بخار با دمای بالا
• خاکستری/مشکی: سیستم های زهکشی، تصفیه گازهای خروجی
• سفید/شفاف: آب فوق خالص، مواد غذایی درجه یک

مواد پایه اتصالات رنگی PPH استاندارد باقی می ماند و رنگ ها از طریق فرآیندهای هم اکستروژن یا قالب گیری تزریقی در لایه سطحی گنجانده می شوند، معمولاً در ضخامت 0.5-1.0 میلی متر بدون تأثیر بر استحکام بدنه یا مقاومت شیمیایی اتصالات. لازم به ذکر است که در مناطقی که در معرض اشعه ماوراء بنفش در فضای باز شدید قرار دارند، مستربچ رنگی تثبیت شده با اشعه ماوراء بنفش باید انتخاب شود تا از محو شدن رنگ که می تواند اثربخشی شناسایی را به خطر بیندازد، جلوگیری کند.

یکپارچه سازی سیستم و استراتژی انتخاب

انتخاب از سری مواد کمکی نباید به صورت مجزا انجام شود، بلکه باید در هماهنگی با سیستم لوله کشی اصلی طراحی شود. در زیر استراتژی های انتخاب ثابت شده از عمل مهندسی آمده است:

روش تحلیل هزینه کل چرخه عمر

هنگام مقایسه راه حل های مواد کمکی، توجه نباید تنها به هزینه های اولیه تدارکات محدود شود. هزینه کل چرخه عمر (LCC) باید محاسبه شود. در نظر گرفتن خطوط لوله شیمیایی DN50 به عنوان مثال، اگرچه هزینه اولیه واشرهای کامپوزیت EPDM PTFE تقریباً است. 40 درصد بالاتر نسبت به واشرهای استاندارد EPDM، در شرایط عملیاتی بسیار خورنده، چرخه تعویض آنها از 6 ماه تا بیش از 3 سال طول می کشد و هزینه های تعمیر و نگهداری جامع را بیش از بیش از حد کاهش می دهد. 60% .

تایید ماتریس سازگاری

ایجاد یک ماتریس سازگاری رسانه-مواد گامی حیاتی در جلوگیری از خطاهای انتخاب است. به عنوان مثال، هنگام انتقال سفید کننده حاوی کلر (غلظت هیپوکلریت سدیم بیش از 10٪)، واشرهای EPDM به سرعت دچار پیری و ترک می شوند و به جای آن به مواد PTFE یا FPM نیاز دارند. در سیستم های آب گرم بالای 80 درجه سانتی گراد، نرخ تنظیم تراکم FPM (<15٪) به طور قابل توجهی برتر از EPDM (> 25٪) است که اطمینان طولانی مدت آب بندی را تضمین می کند.

استانداردسازی و بهینه سازی موجودی

توصیه می شود مشخصات مواد کمکی را در چهار قطر پایه استاندارد کنید. DN15، DN25، DN50، DN100 - پوشش بیش از 80 درصد از سناریوهای برنامه با کاهش تنوع مشخصات، هزینه های موجودی قطعات یدکی را می توان کاهش داد 35٪ - 50٪ ، در حالی که زمان انتقال مواد در طول تعمیرات اضطراری را کاهش می دهد. برای الزامات غیر استاندارد تحت شرایط عملیاتی خاص، توصیه می شود a 10 تا 15 درصد نسبت سفارشی سازی برای اطمینان از انعطاف پذیری در طراحی سیستم.
