چه رسانه ای از شیر توپی عبور می کند؟

انواع رسانه های رایج که توسط شیرهای توپی حمل می شوند

شیرهای توپی در مرکز اکثر محصولات لوله‌کشی قرار می‌گیرند، زیرا یک چهارم چرخش بدون در نظر گرفتن آنچه در داخل لوله است، خاموشی محکم و کم‌مقاومت ایجاد می‌کند. در عمل، رسانه‌هایی که از آن عبور می‌کنند به دسته‌های معدودی در سراسر کارخانه‌های صنعتی تقسیم می‌شوند.

• آب فرآوری شده و آب تصفیه شده - مدارهای خنک کننده، خطوط شستشو و آب عمومی در کارخانه های تولیدی.
• اسیدها و قلیاها - اسید کلریدریک، اسید سولفوریک، هیدروکسید سدیم و معرف های مشابه که در تصفیه فلزات، آبکاری الکتریکی و سنتز شیمیایی استفاده می شوند.
• حلال ها و مواد شیمیایی آلی - رقیق‌کننده‌ها، الکل‌ها، و حلال‌های فرآیندی موجود در تولیدات دارویی و بیوشیمیایی.
• هوای فشرده و گازهای بی اثر - خطوط کنترل پنوماتیک و سیستم های تصفیه نیتروژن.
• مایعات با خلوص بالا - آب فوق خالص و مواد شیمیایی حکاکی مورد استفاده در ساخت نیمه هادی ها و پنل های خورشیدی، در جایی که آلودگی جزئی قابل قبول نیست.
• آب دریا و مایعات دریایی - لوله های آکواریوم، دریایی و نمک زدایی که به مقاومت قوی در برابر نمک و رسوب زیستی نیاز دارند.

چگونه مواد بدنه سازگاری رسانه را تعیین می کند

پلاستیک مورد استفاده برای بدنه و نشیمن سوپاپ بزرگترین عامل در تصمیم گیری در مورد اینکه یک شیر توپی می تواند با خیال راحت حمل کند، است. اتصالات فلزی باعث خوردگی یا شسته شدن یون ها به جریان های فرآیند حساس می شوند، به همین دلیل است که لوله های پلاستیکی و اجزای شیر پلاستیکی انتخاب پیش فرض برای خطوط شیمیایی سنگین یا با خلوص بالا هستند. جدول زیر تناسب معمول بین مواد و رسانه را نشان می دهد.

فراتر از رزین پایه، مواد مهر و موم مانند EPDM، FPM یا PTFE با همان رسانه تطبیق داده می شوند، زیرا بدنه شیری که برای یک ماده شیمیایی درجه بندی شده است، فقط به خوبی واشر آب بندی آن است. Jiangsu Leiting Precision New Materials، که شیرهای توپی OEM را برای پانل های خورشیدی، نیمه هادی ها، مواد شیمیایی، آهن سازی و خطوط لوله دارویی تامین می کند، برگه های اطلاعات مواد را برای هر دریچه مستند می کند تا ترکیب رزین و مهر و موم را بتوان در برابر رسانه های عامل قبل از نصب بررسی کرد.

سری محصولات شیر توپی

پیکربندی‌های دستی، الکتریکی، پنوماتیکی، تک‌پیکره‌ای و دوتایی اکثر نیازهای جابجایی رسانه در لوله‌های شیمیایی، نیمه هادی و تصفیه آب را پوشش می‌دهند.

شیر توپی دو اتحادیه بتا-PPH

دستی

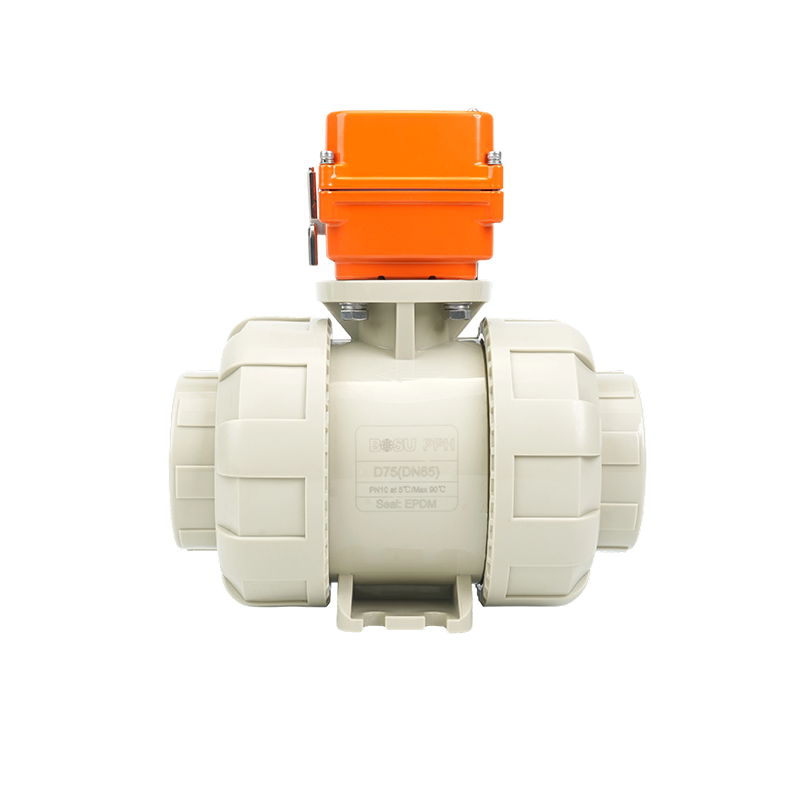

شیر توپی دو یونیون الکتریکی بتا-PPH

برقی

دریچه توپی پنوماتیک دو اتحادیه بتا-PPH

پنوماتیک

شیر توپی فلنجدار بتا PPH

فلنج دار

شیر توپی فلنجدار پنوماتیکی تک/دوگانه

تک یا دو نفره

طراحی سازه و تأثیر آن بر جریان رسانه

ساختار سوپاپ نحوه حرکت یک رسانه معین را در سیستم تغییر می دهد، نه فقط آنچه بدن از آن ساخته شده است. زمانی که رسانه تهاجمی، چسبناک یا نیاز به کنترل دقیق جریان دارد، چند ویژگی ساختاری بیشترین اهمیت را دارند.

• توپ با سوراخ کامل در مقابل توپ با سوراخ کاهش یافته - طراحی تمام سوراخ، گذر داخلی را برابر با قطر لوله نگه می دارد، که افت فشار را برای مواد شیمیایی چسبناک و دوغاب کاهش می دهد.
• اتحاد مضاعف به پایان می رسد - اجازه دهید شیر بدون برش لوله از خط خارج شود، این کار زمانی مفید است که رسانه بقایایی یا پوسته پوسته شدنی که نیاز به تمیز کردن دوره ای دارد، به جا می گذارد.
• روش فعال سازی - دستگیره های دستی برای خاموش کردن فرکانس پایین مناسب هستند، در حالی که محرک های الکتریکی یا پنوماتیکی از دوز خودکار و چرخه مکرر برای رسانه های فرآیند مداوم پشتیبانی می کنند.
• اتصالات فلنجی - برای قطرهای بزرگتر و خطوط با فشار بالاتر که مایعات خورنده یا داغ را حمل می کنند، اتصال سفت تری ایجاد کنید.

تطبیق یک شیر توپی با رسانه شما

انتخاب شیر مناسب برای یک رسانه خاص به چهار بررسی انجام می شود که مهندسان کارخانه معمولا قبل از تعیین دریچه برای محصولات لوله کشی جدید انجام می دهند.

1. 01
   شیمی رسانه را شناسایی کنید. غلظت، دما، و اینکه آیا سیال اکسید کننده، مملو از ذرات یا درجه خلوص بالا است را تأیید کنید.
2. 02
   نمودار رزین را متقاطع بررسی کنید. به جای تکیه بر فرضیات کلی، رسانه ها را با داده های مقاومت PP-H، PPN یا PVDF مقایسه کنید.
3. 03
   سازگاری مهر و موم را تأیید کنید. صندلی‌ها و حلقه‌های اورینگ اغلب قبل از اینکه بدنه شیر خراب شود، از کار می‌افتند، بنابراین EPDM، FPM یا PTFE را با همان رسانه مطابقت دهید.
4. 04
   فشار و عمر چرخه را تأیید کنید. درجه بندی فشار اسمی (PN) را در برابر فشار خط بررسی کنید و بر اساس فرکانس دوچرخه سواری، فعال سازی دستی، الکتریکی یا پنوماتیکی را انتخاب کنید.

صنایع و کاربردهای معمولی

از آنجایی که سیستم‌های دریچه پلاستیکی از خوردگی و مسائل مربوط به شستشوی یونی رایج در اتصالات فلزی جلوگیری می‌کنند، شیرهای توپی ساخته شده از PP-H، PPN و PVDF در طول وسیعی از لوله‌کشی صنعتی ظاهر می‌شوند.
